砂輪線速度 35m/s，高效率，表面處理效果好
液壓驅動的砂輪 / 導輪修整裝置，移動平順，修正精度高
機體由高品質米漢納鐵鑄件制成，經自然時效處理，具有高剛性，不易變形
經濟型無心磨床

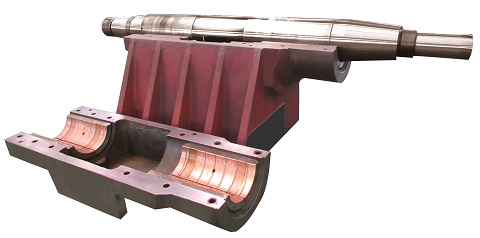

高精密主軸
主軸采用日本進口的高級合金鋼 SNCM-220H，經調質滲碳 熱處理后再經電腦控制深冷處理，最后進行機密研磨加工 而成；
主軸內部硬度為 HRC25°~30°, 表面硬度 HRC62°，高精 密主軸具有強扭力、精度佳、無形變、耐摩擦、壽命長的特 性，特別適用于重切削作業；
主軸軸承使用 KJ-4 合金軸承，三點式動壓油膜系統，冷卻 循環效果佳，精度高、使用壽命長；

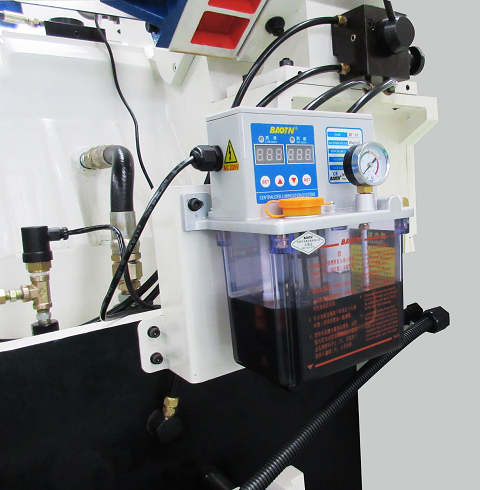

自動潤滑系統
自動潤滑系統為主軸提供充分的潤滑； 集中的潤滑系統為所有導軌、導軌副、修整座等 提供潤滑，確保進給、加工精度；
主軸馬達設置安全聯鎖裝置，避免低油壓時主 軸干轉，保護主軸；
液壓油冷卻風扇使油溫保持適宜溫度，使主軸 遠離熱變形，延長油封使用壽命；

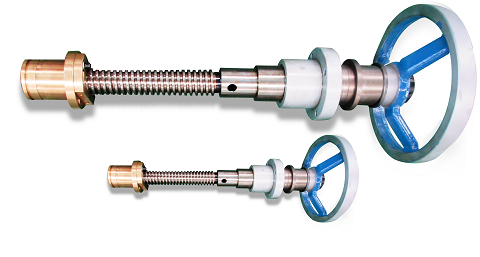

導螺桿
導螺桿采用鎳合金鋼，經高頻淬火 硬化處理，保證高精度進給；
特制螺母提供高精度的調整，移動 順滑，耐磨性高；

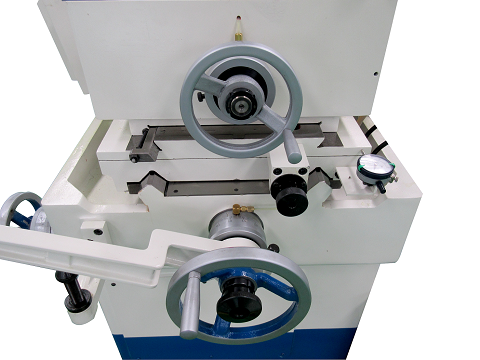

導軌
下滑板雙Λ導軌設計，為工作臺 提供穩定精確的移動； 導軌面經高頻淬火硬化，人工鏟 花，確保其耐磨性和滑動的平順；
精密配合，防塵性好； 精確進給，進給精度 0.001mm；

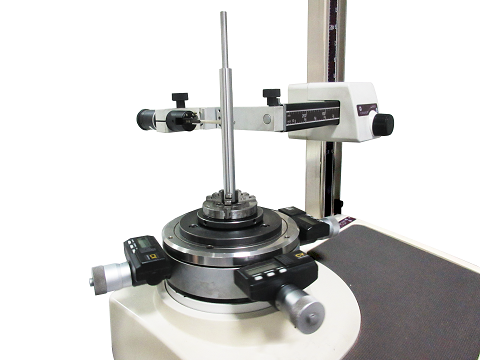

嚴格的質量管控
品質管理配置高精密檢測裝置，嚴格檢測產品生 產各環節之精度；
堅持嚴格的品質管理，確保每一臺出廠設備的精 度；
| 技術規格 | HFC-1206T |
|---|---|
| 標準工作臺直徑 | Φ1～Φ35 |
| 特別工作臺直徑 | Φ30～Φ60 |
| 砂輪尺寸 (外徑 x 寬 x 內徑) | Φ305×150×Φ120 |
| 砂輪轉速 | 1950 |
| 砂輪驅動馬達 | 7.5HP(5.5KW) AC380V/50Hz |
| 調整輪尺寸 (外徑 x 寬 x 內徑) | Φ205×150×Φ90 |
| 調整輪轉速 | 300 |
| 調整輪驅動馬達 | 2.6HP(2KW) AC200V/50Hz |
| 調整輪傾斜角度 | +5°～-3° |
| 調整輪旋轉角度 | ±5° |
| 調整輪傳動方式 | Chain drive |
| 主軸形式 | Hydrodynamic pressure type |
| 主軸旋轉精度 | ＜0.002mm |
| 工作臺進給伺服單元 | / |
| 工作臺進給精度（Y1) | / |
| 砂輪修整進給單元X1,Z1 | / |
| 導輪修整進給單元X2.Z2 | / |
| 機械臂進給伺服單元（B1,B2) | / |
| 機械臂進給單元精度（B1,B2) | / |
| 油壓泵驅動馬達 | 1HP(0.75KW) AC380V/50Hz |
| 冷卻泵驅動馬達 | 1/4HP(90W) AC380V/50Hz |
| 機器尺寸 | 1800×1400×1450mm |
| 裝箱尺寸 | 2000×1700×1700mm |
| 凈重 | 1770 |
| 毛重 | 1920 |
| 工作臺微調手輪 | 0.2/每轉 & 0.001/每刻 |
| 修整進給手輪 | 1.5/每轉 & 0.01/每刻 |
| 工作臺進刀手輪 | 7/每轉 & 0.05/每刻 |
| 調整輪微調手輪 | / |
| 調整輪進給手輪 | 3.5/每轉 & 0.02/每刻 |
